Varför kostar era specialanpassade plåtdelar mer än de borde?

Inom den industriella hårdvarusektorn överbryggas gapet mellan en 3D CAD-modell och en fysisk, kostnadseffektiv produkt med hjälp av Design for Manufacturability (DFM). En design som fungerar perfekt i simulering kan ofta medföra onödiga tillverkningskostnader om den inte tar hänsyn till metallens fysiska beteende under laserskärning, bockning och svetsning. Att ta itu med dessa variabler i konstruktionsstadiet förhindrar kostsamma revisioner och accelererar tiden till marknaden.

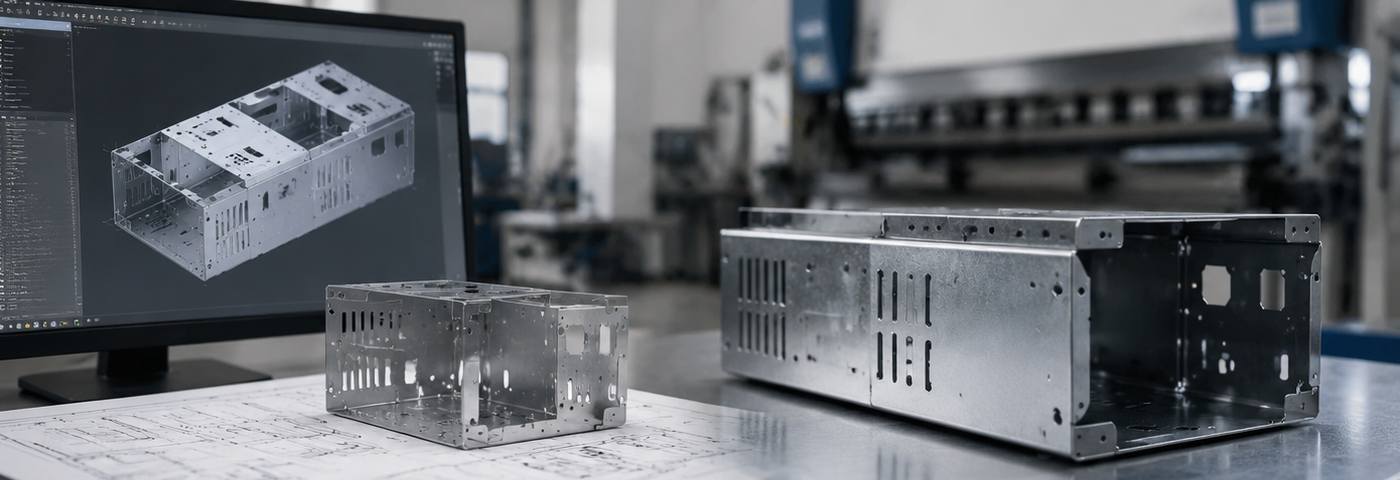

Optimera en del för Tillverkning av högprecisionsmetallkapsling handlar inte om att kompromissa med designavsikten; det handlar om att anpassa delens geometriska egenskaper till fabriksgolvets specifika kapacitet och verktygsbegränsningar. Detta dokument beskriver de kritiska DFM-principerna som ingenjörer måste tillämpa på plåtdelar för att säkerställa strukturell integritet samtidigt som bearbetningstiden minimeras.

Böjavlastning och flänsbegränsningar

När plåt böjs utsätts materialet på utsidan av böjningsaxeln för spänning och töjning, medan insidan upplever kompression. Om en böjning placeras för nära en kant eller annan funktion utan ordentlig avlastning, kommer metallen att riva sönder, deformera eller skeva den intilliggande geometrin. Böjavlastningar måste införlivas i det plana mönstret för att isolera böjspänningen.

En standardregel för DFM är att djupet på bockningsavlastningen ska vara minst lika med materialtjockleken plus bockningsradien, och bredden ska vara minst lika med materialtjockleken. Dessutom kommer en för kort fläns för V-formen på kantpressen att göra det omöjligt för maskinen att greppa och forma metallen korrekt. En CNC-bockningsprocess kräver en minsta flänslängd för att säkerställa att metallen stabilt överbryggar formöppningen under det nedåtgående slaget.

Hålnärhet och håltagningsdynamik

Att placera hål, spår eller urskärningar för nära en bockningslinje eller materialets kant medför allvarliga tillverkningsrisker. När ett hål skär deformationszonen för en bockning kommer det att töjas ut till en oval form, vilket gör det oanvändbart för exakt montering av hårdvara (t.ex. PEM-muttrar eller distanser). Som en strikt teknisk riktlinje måste avståndet från hålets kant till början av en bockning vara minst 1,5 gånger materialets tjocklek plus bockningsradien.

På liknande sätt orsakar placering av hål för nära ytterkanten av ämnet utbuktning av kanten. Medan avancerad laserskärning mildrar mekanisk stress jämfört med traditionella stanspressar, kan den termiska koncentrationen i smala metallbanor fortfarande orsaka lokal vridning. Att upprätthålla ett minimiavstånd på minst 1,5 gånger materialtjockleken mellan varje hål och materialkanten säkerställer dimensionsstabilitet.

Hårdvaruintegration och toleransstapling

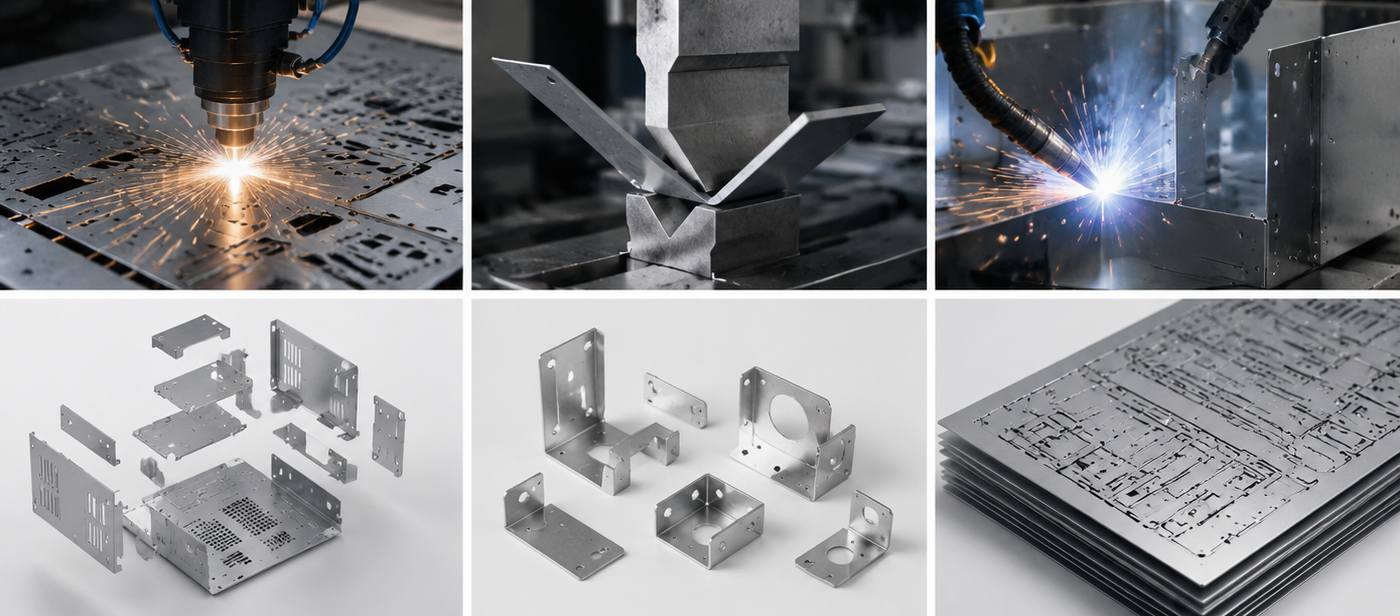

I storskaliga sammansättningar som en Industriellt CNC-böjt elskåpschassi, flera plåtdelar måste vara perfekt justerade för montering. Toleransstapling uppstår när den acceptabla felmarginalen i enskilda bockningar ackumuleras över en stor del, vilket gör att de slutliga monteringshålen blir feljusterade. Att helt förlita sig på att kantpressoperatören uppnår en tolerans på ±0,1 mm över fem på varandra följande bockningar är en dyr och instabil produktionsstrategi.

Effektiv DFM tar hänsyn till toleransstapling genom att använda självfixerande konstruktioner. Genom att integrera flik-och-spår-geometri i de plana mönstren kan metalldelarna låsas exakt före svetsning, vilket eliminerar mänskliga fel i uppriktningsprocessen. Dessutom ger användningen av slitsade hål på ena sidan av en passande enhet nödvändig eftergivlighet, vilket gör att bultar kan passera även om de totala böjda dimensionerna fluktuerar med en bråkdel av en millimeter.

Materialutbytesoptimering i tomma kapslingar

Kostnaden för råmaterial står ofta för mer än 40 % av det totala enhetspriset vid specialtillverkning av metall. Delar med oregelbundna, vidsträckta geometrier genererar enorma mängder skrot när de monteras på en standardplåt på 1,2 x 2,4 eller 1,5 x 3 meter. Till exempel måste ingenjörer utvärdera om en komplex struktur i ett stycke kan omformas till enkla rektangulära paneler och Anpassade laserskurna plåtfästen som sedan punktsvetsas eller nitas ihop.

Även om det medför en arbetskostnad att lägga till en sekundär sammanfogningsoperation (som svetsning), kommer materialbesparingarna vid en produktionskörning på 1 000 enheter, om omkonstruktionen förbättrar lasernästningsutbytet från 60 % till 85 %. Att designa platta mönster som liknar grundläggande geometriska former (rektanglar, L-former) gör det möjligt för programmeringsprogramvara att sammanfoga delarna tätt på råplåten, vilket minskar materialkostnaden per enhet.
