Termisk hantering vid plåttillverkning: Beräkning av värmeavledning för industriella kapslingar

I takt med att komponenttätheterna inom industriell automation och energilagring ökar, omvandlas det fysiska höljet som inrymmer dessa system från ett enkelt skyddande skal till en aktiv värmehanteringsenhet. Utrustningsfel är sällan omedelbara; det är vanligtvis resultatet av långvarig exponering för driftstemperaturer som överstiger tillverkarens angivna gränser. Att utforma ett system som effektivt avleder värme kräver exakt materialval, beräknade perforeringsförhållanden och förståelse för termodynamiskt beteende inom trånga metalliska utrymmen.

Detta dokument beskriver de tekniska variabler som krävs för att beräkna och hantera termiska belastningar i specialtillverkad hårdvara, och går bortom grundläggande ventilation till beräknad termodynamisk styrning.

Materialval: Värmeledningsförmåga kontra emissivitet

Den primära mekanismen för passiv kylning i ett slutet, oventilerat hölje är ledning genom metallväggarna, följt av naturlig konvektion och strålning från den yttre ytan. Den valda legeringen dikterar effektiviteten i denna överföring. Medan värmeledningsförmågan mäter hur snabbt värme färdas genom materialtjockleken, mäter emissiviteten hur effektivt ytan strålar bort värme.

Mjukt stål (SPCC) och aluminium (AL5052/AL6061) beter sig väldigt olika under termisk belastning. Aluminium leder värme ungefär fyra gånger snabbare än kolstål och fungerar som en utmärkt kylfläns. Blankt aluminium har dock en mycket låg emissivitetsklassning, vilket innebär att det har svårt att utstråla värmen till den omgivande luften. För att optimera aluminium för värmeavledning måste det anodiseras eller pulverlackeras, vilket drastiskt ökar dess emissivitetsfaktor.

För slutna kapslingar som används i utomhusmiljöer med hög värme är det nödvändigt att beräkna den exakta yta som krävs för att avleda den interna effekten. Den allmänna formeln för temperaturökning i en sluten kapsling är ΔT = P / (k × A), där P är den interna effektförlusten i watt, A är den exponerade ytan i kvadratmeter och k är en konstant som representerar värmeöverföringskoefficienten (vanligtvis 5–6 W/m²K för fri konvektion i luft).

Beräkning av perforeringsförhållanden för aktiv kylning

När den interna värmegenereringen överstiger den passiva ytstrålningens kapacitet blir forcerad luftkonvektion via kylfläktar obligatorisk. I dessa scenarier dikterar ventilationsavstängningarnas fysiska geometri fläktarnas effektivitet. Ett vanligt tekniskt fel är att inte matcha plåtens öppna areaförhållande med kylsystemets erforderliga CFM (kubikfot per minut).

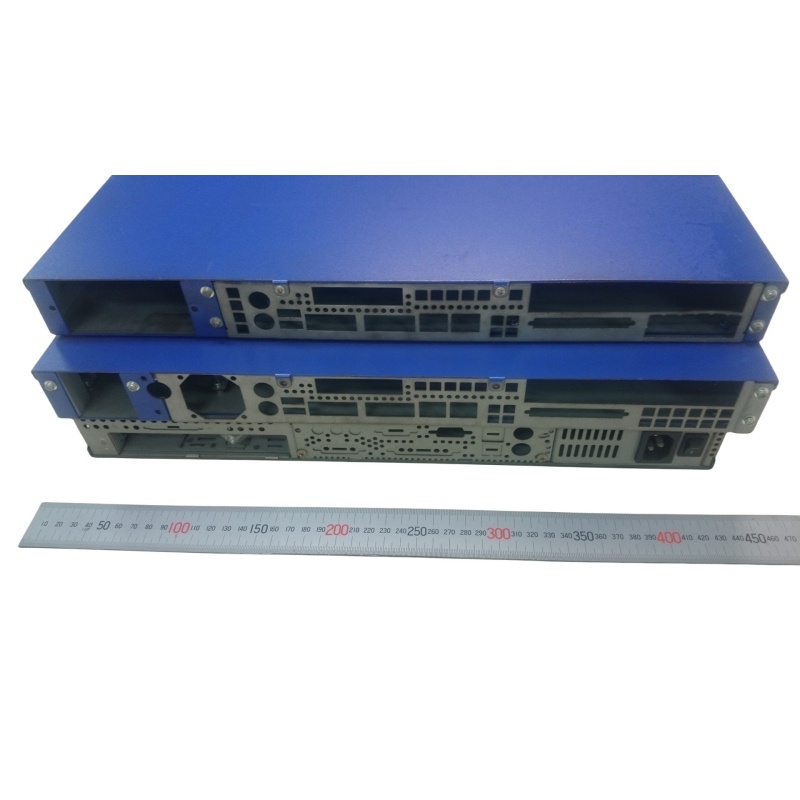

När man anger en Anpassat rackmonterat chassi för plåt För IT- eller telekomtillämpningar fungerar perforeringsmönstren för fram- och bakdörrarna som en allvarlig flaskhals om de inte beräknas korrekt. Standardrunda hål staplade i ett fyrkantigt rutnät överstiger sällan en öppen area på 45 %. För att rymma höghastighetsserverfläktar måste tillverkare använda ett förskjutet hexagonalt stansmönster. Den hexagonala geometrin lämnar minimal mängd metallväv mellan hålen samtidigt som den strukturella styvheten bibehålls, vilket driver förhållandet mellan öppna ytor närmare 63–70 %.

Luftflödesmotståndet orsakar statiskt tryckuppbyggnad inuti höljet. Om det statiska trycket överstiger axialfläktarnas driftskurva, minskar luftflödet avsevärt, och en termisk rusningshändelse kan inträffa inom några minuter. Ingenjörer måste beräkna det totala erforderliga CFM med hjälp av formeln: CFM = (Q × 3,16) / ΔT, där Q är den totala genererade värmen i watt och ΔT är den maximala tillåtna temperaturökningen i grader Fahrenheit.

Hantering av lokal värme- och solbelastning i kraftlagring

Termisk dynamik förändras avsevärt vid utformning av kemisk energilagring, särskilt i utomhusmiljöer. Robust batterilåda i plåt måste ta hänsyn till både intern urladdningsvärme (Joule-uppvärmning från cellerna) och extern omgivande solstrålning. Litiumjonmoduler är mycket känsliga för termiska gradienter; om cellerna högst upp i höljet drivs 5 °C varmare än cellerna längst ner, accelererar batteriets nedbrytning snabbt och systemets totala livslängd äventyras.

För att motverka termisk skiktning kräver den interna plåtarkitekturen noggrant konstruerad baffling. Istället för att helt enkelt montera batterier på en plan bakplatta använder tillverkare CNC-vikta interna skiljeväggar för att kanalisera kall luft direkt över kylflänsarna i batterihanteringssystemet (BMS) innan den når cellmodulerna. Dessutom använder utomhussystem en dubbelväggig konstruktionsmetod. En sekundär extern metallhölje fungerar som en solskärm, vilket möjliggör ett luftgap på 15 mm till 25 mm mellan ytterhöljet och den primära höljesväggen. När ytterhöljet värms upp från solen stiger luften i gapet naturligt via stapeleffekten, vilket drar in kall luft från botten och aktivt avvisar solvärmebelastningen innan den tränger in i det inre facket.

Strukturell integritet under hög termisk stress

Värme skadar inte bara elektroniska komponenter; den förändrar fysiskt dimensionerna på metallhöljet. Värmeutvidgningskoefficienten (CTE) definierar hur mycket ett material kommer att töjas när det värms upp. Även om några millimeters utvidgning kan verka försumbar, skapar den allvarlig mekanisk stress i monteringar med snäva toleranser.

Vid drift vid ihållande interna temperaturer över 65 °C, en Anpassad skåpsram för industriell utrustning genomgår betydande termisk expansion. Om de bärande upprättstående stöttorna är tillverkade av aluminium (CTE: 23,6 µm/m·°C) och de inre monteringsskenorna är gjorda av kolstål (CTE: 12,0 µm/m·°C), kommer de två metallerna att expandera med helt olika hastigheter. Över en två meter lång vertikal spännvidd kan denna differentiella expansion klippa nitar, fastna dörrgångjärn och vrida inre DIN-skenor ur linje. För att mildra detta använder konstruktörer slitsade monteringshål med flytande fästelement (såsom PTFE-brickor eller fjädermuttrar) där olika legeringar korsar varandra, vilket gör att metallen kan expandera och krympa fritt längs en enda axel utan att kompromissa med ramens strukturella integritet.
