Vad krävs för att bygga en pålitlig OEM-varuautomat i metall?

I en era av smarta städer och automatiserad detaljhandel interagerar konsumenter dagligen med självbetjäningsutrustning. Oavsett om det är en smidig biljettkiosk på en tågstation, en smart varuautomat eller en avancerad bankomat, förväntar sig användarna felfri prestanda. De fokuserar på den eleganta pekskärmen, det intuitiva användargränssnittet och den snabba bearbetningshastigheten. Men under det polerade yttre finns maskinens sanna, okända ryggrad: ett mycket komplext metallramverk i flera nivåer.

När man konstruerar en Anpassad plåtkiosk, de yttre panelerna är vanligtvis utformade för varumärkesestetik, väderbeständighet och användarergonomi. Men det inre chassit är en helt annan sak. Det handlar strikt om funktion, snäva toleranser, värmehantering och elektromekanisk integration. På Huapusheng (HPS) specialiserar vi oss på att förverkliga dessa invecklade, flerdelade 3D-strukturdesigner. Låt oss djupdyka i de tekniska och tillverkningsprocesser som krävs för att bygga ett tillförlitligt automatiserat chassi.

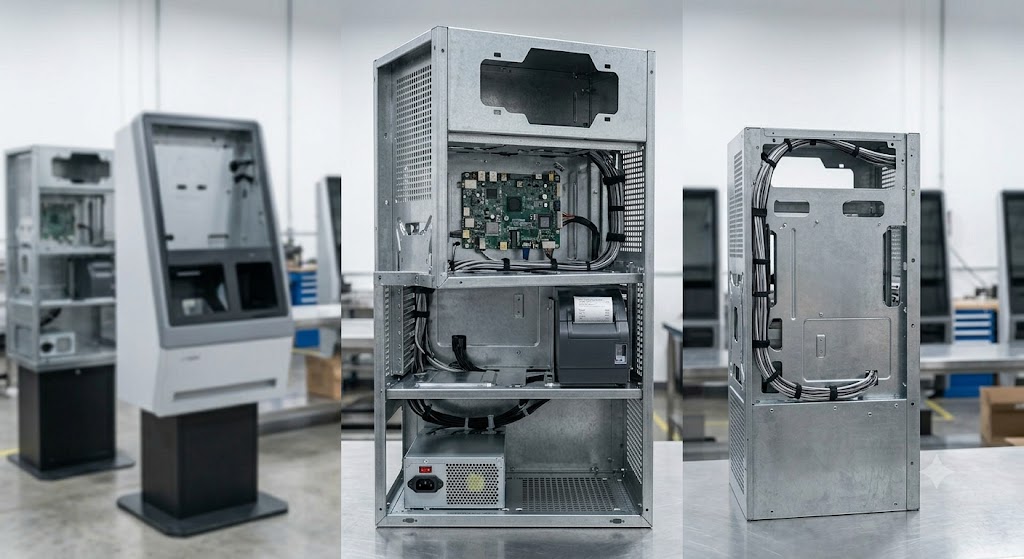

Tillverkning av en Självbetjäningsmaskinens interna chassi skiljer sig markant från att tillverka en enkel metalllåda eller ett vanligt elskåp. Dessa ramar måste säkert och exakt hysa en mängd känsliga och tunga komponenter samtidigt. Ett typiskt kioskchassi rymmer tunga nätaggregat (PSU), ömtåliga LCD-skärmar, komplexa kabeldragningssystem, myntbehållare, kvittoskrivare och rörliga utmatningsmekanismer.

Detta skapar en unik teknisk utmaning: kumulativa toleranser. Om ett monteringshål på basfästet är feljusterat med bara en bråkdel av en millimeter, förvärras felet när du bygger uppåt. När du väl monterar pekskärmen på den översta nivån kan den sitta snett mot det yttre skalet. För att förhindra detta måste tillverkningspartnern ha exceptionella CNC-formningskapaciteter och strikt följa ISO 2768-m-toleransstandarderna för varje enskild komponent.

2. Strategiskt materialval: Balans mellan kostnad och prestanda

Innan den första skärningen görs är det avgörande att välja rätt material för den invändiga ramen. Eftersom denna del av maskinen är dold för användaren är estetiska ytbehandlingar (som högblank pulverlackering) ofta onödiga och medför orimliga kostnader. Istället prioriterar ingenjörerna strukturell styvhet och inneboende korrosionsbeständighet.

För de flesta interna chassin, Förgalvaniserat stål (SECC eller SGCC) är den obestridda mästaren. Den erbjuder den höga draghållfastheten hos kallvalsat stål men levereras med en fabriksapplicerad zinkbeläggning som förhindrar rost utan behov av eftermålning. I scenarier där viktminskning är avgörande – till exempel i väggmonterade medicinska terminaler – används aluminiumlegeringar av flyg- och rymdkvalitet (som 5052), ofta ytbehandlade med ett klart anodiseringsskikt för att förhindra oxidation och säkerställa elektrisk jordning.

3. CNC-stansning: Den okända hjälten inom chassitillverkning

Medan kraftfull laserskärning är utmärkt för att skära igenom tjocka ytterplåtar, är CNC-stansning den ultimata tekniken för att tillverka invändiga ramar. Invändiga chassin kräver en mängd olika funktionella funktioner: ventilationshål för värmeavledning, specialiserade gropar för skruvhuvuden, brygglansar för kabelband och extruderade gängade hål för montering av hårdvara.

Med hjälp av en avancerad CNC-revolverstans (som våra AMADA-system) kan tillverkare stansa ut hundratals identiska ventilationshål på några sekunder, samtidigt som de formar 3D-funktioner som en laser helt enkelt inte kan producera. Detta garanterar inte bara absolut konsekvens över stora produktionsserier utan ökar också tillverkningseffektiviteten avsevärt, vilket direkt sänker den totala enhetskostnaden för våra kunder.

4. Nyckelfärdig montering: Eliminerar flaskhalsar i produktionen

En stor smärtpunkt för varumärken av elektronisk utrustning är den tid och det arbete som läggs ner på att montera de råa metalldelarna innan den elektroniska kabeldragningen ens kan börja. Oavsett om du tillverkar en komplex medicinsk diagnostisk station eller en OEM-varuautomat i metallram, nyckelfärdig mekanisk montering är revolutionerande för din leveranskedja.

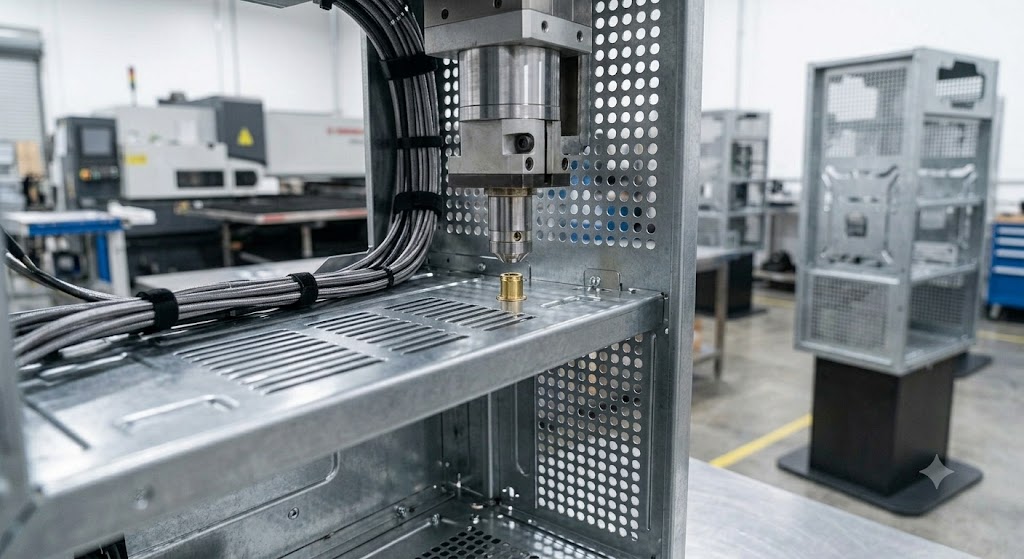

Genom att samarbeta med en helt integrerad OEM-anläggning som HPS, anländer chassit färdigbyggt till din monteringslinje. Vi använder automatiserade servopressar för att förmontera alla PEM-muttrar, gängade distanser och fästelement med exakt momentkontroll. Dessutom hanterar våra monteringsteam installationen av kraftiga glidskenor, skiljeväggsfästen och gångjärn. Detta gör att dina interna ingenjörer kan kringgå mekanisk montering och helt fokusera på det de gör bäst: programvaruintegration, kabeldragning och slutlig elektronisk testning.

5. Stöd för design för tillverkningsbarhet (DFM)

Även den mest briljant konstruerade 3D-modellen kan stöta på problem på fabriksgolvet. Innan fullskalig produktion påbörjas genomför vårt ingenjörsteam en omfattande granskning av designen för tillverkningsbarhet (DFM). Vi letar efter möjligheter att konsolidera delar – kanske böja en komplex form från ett enda ark istället för att svetsa ihop tre separata delar.

Vi analyserar böjningsradier för att förhindra materialsprickbildning, säkerställer verktygsutrymme för montering av hårdvara och optimerar layouten för att minimera spillmaterial. Denna samarbetsinriktade ingenjörsmässiga metod säkerställer att din produkt inte bara är robust utan också optimerad för kostnadseffektiv massproduktion.

Standardtillverkningskapacitet för chassiramar

För att säkerställa optimal prestanda och strukturell integritet tillämpar vi följande standardparametrar för elektromekanisk ramtillverkning:

Vanliga frågor (FAQ)

Slutsats

Tillförlitligheten hos en automatiserad kiosk, bankomat eller varuautomat är starkt beroende av precisionen i dess interna chassis. Genom att utnyttja avancerad CNC-stansning, rigorös toleranskontroll, djupgående DFM-analys och nyckelfärdig hårdvaruintegration kan utrustningstillverkare snabba upp sin time-to-market samtidigt som de säkerställer att deras känsliga elektronik är säkert förvarad. Redo att optimera ditt nästa elektromekaniska projekt? Rådfråga tillverkningsexperterna på Huapusheng idag.
