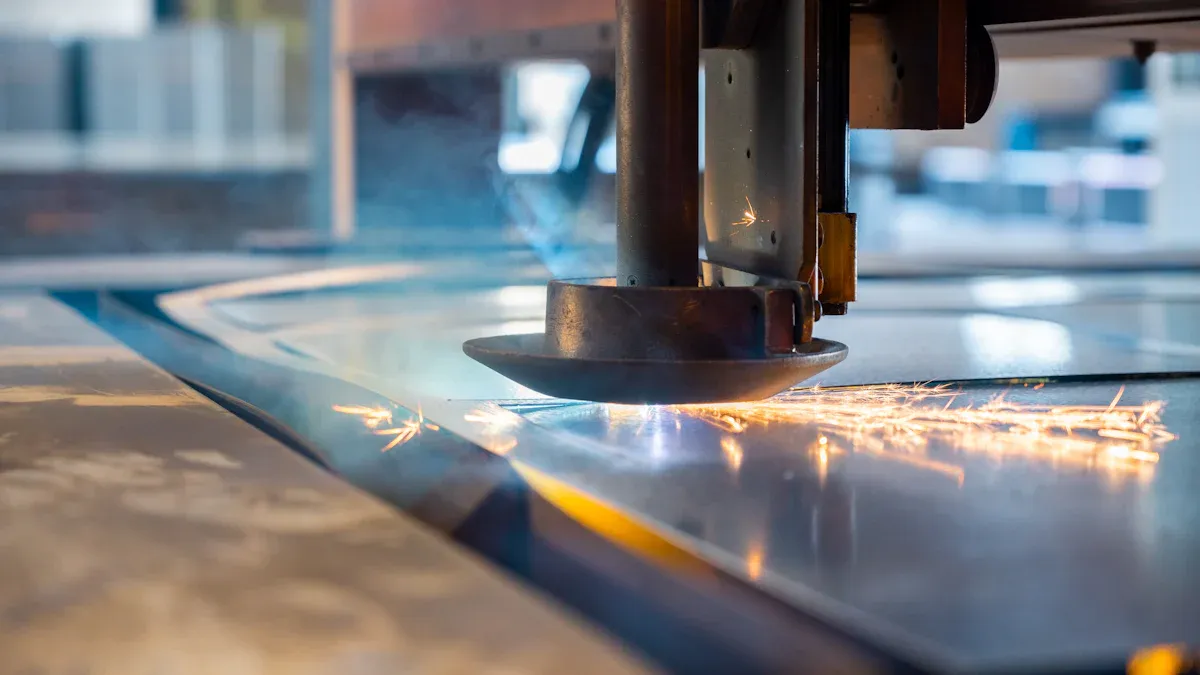

Vad är laserskärning för plåttillverkning?

Laserskärning använder en fokuserad ljusstråle för att smälta, bränna eller förånga plåt med exceptionell precision. Du uppnår en dimensionsnoggrannhet på ±0,1 mm, en standard som skiljer denna metod från mekaniska alternativ. Modern tillverkning förlitar sig på denna teknik för dess hastighet – över 3 m/min på tunna material – och dess mångsidighet i stål, rostfritt stål och aluminium. Denna precision säkerställer jämn kvalitet för krävande applikationer, från specialanpassade rostfria komponenter till Lasersvetsade luftkammarboxaggregat i rostfritt stålAtt förstå laserskärning för plåtbearbetning börjar med att behärska dess grundläggande principer, och vår tjänst sträcker sig bortom skärning till att omfatta gradning, bockning, svetsning och ytbehandling – och levererar en komplett tillverkningslösning för anpassade rostfria projekt. Oavsett om du behöver en enda prototyp eller storskalig produktion, säkerställer vår CNC-utrustning repeterbar noggrannhet och snabba leveranstider. För industrier som elektronik, fordonsindustrin och flygindustrin erbjuder vi rigorösa inspektionsprocesser för att garantera att varje del uppfyller dina exakta specifikationer. Kontakta oss idag för en gratis offert och låt vårt erfarna team optimera din design för tillverkningsbarhet, vilket minskar kostnader och ledtider samtidigt som vi säkerställer högsta kvalitet för dina anpassade rostfria komponenter.

Viktiga slutsatser

• Laserskärning ger exceptionell precision och hastighet, med toleranser på ±0,1 mm och skärhastigheter över 3 m/min på tunna material.

• Välj rätt lasertyp och material för ditt projekt; fiberlasrar utmärker sig med tunna och reflekterande metaller, medan CO2- och kristalllasrar passar tjockare material.

• Samarbeta med en fullserviceleverantör som erbjuder skärning, svetsning och ytbehandling för att säkerställa kvalitet och minska ledtiderna för specialanpassade rostfria delar.

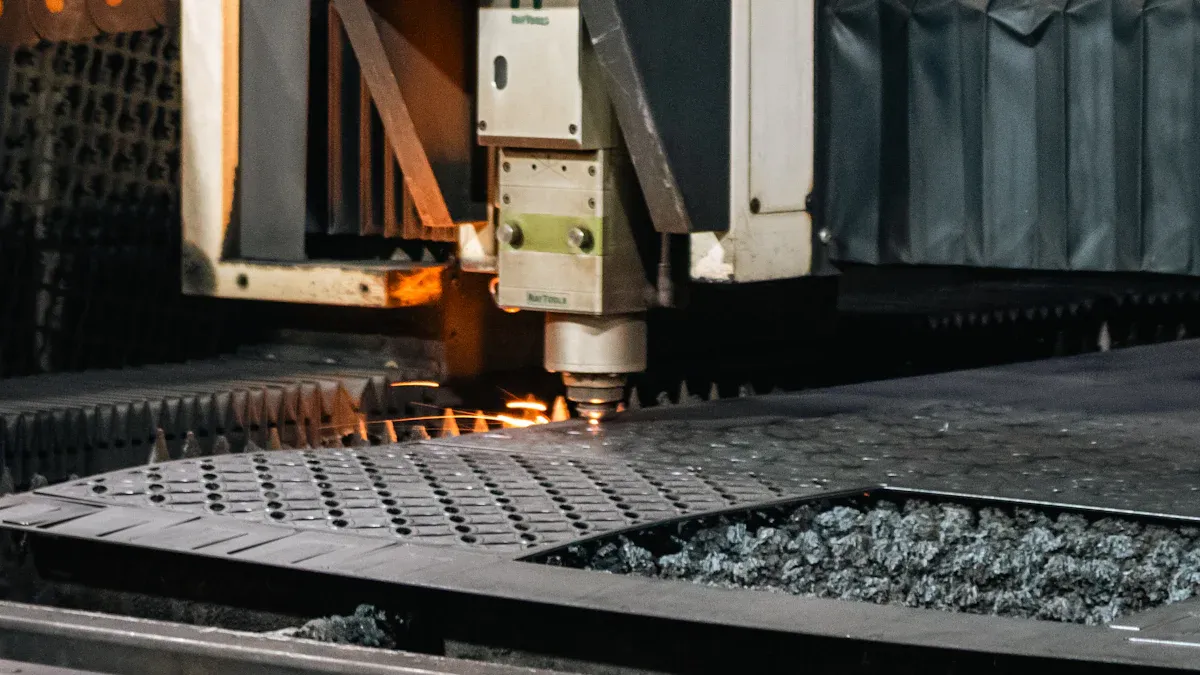

Förstå laserskärning av plåtbearbetning

Grundprocessen: Lasergenerering och fokusering

Laserskärningsprocessen börjar inuti maskinens resonator. Fiberkällor genererar ljus genom dopade optiska fibrer. CO2-källor använder en gasblandning för att producera strålen. Strålen börjar med en diameter på 1,5–2,0 mm. Den färdas genom en optisk bana av speglar och linser. Speglarna riktar strålen mot skärhuvudet. En högkvalitativ lins fokuserar strålen till en exakt punkt på materialytan. Denna punkt mäter så liten som 0,025 mm i diameter. Brännvidden varierar vanligtvis mellan 38 mm och 76 mm för plåt. Detta fokuseringssteg skapar den extrema energitäthet som krävs för fasförändring. Den smalaste delen av den fokuserade strålen mäter mindre än 0,32 mm i diameter. Skärvidder så små som 0,10 mm är möjliga. Ditt CNC-system styr skärhuvudet enligt din digitala design. Detta säkerställer repeterbar noggrannhet över varje del. Att förstå laserskärning av plåt kräver att man känner till skillnaderna mellan maskintyper.

Fiberkällor erbjuder snabbare skärhastigheter på tunna material och högre energieffektivitet. CO2-källor passar tjockare plåtar. Denna kunskap hjälper dig att välja rätt utrustning för dina laserskärningsbehov inom plåtbearbetning.

Smältning och förångning av metall

När den fokuserade strålen träffar metallen inträffar tre fysikaliska mekanismer. Metallen absorberar strålens fotoniska energi. Denna absorption omvandlas till värme, vilket höjer temperaturen förbi smält- eller förångningspunkten. Den smälta eller förångade metallen lämnar sedan skärzonen.

Metaller, såsom stål och aluminium, absorberar huvudsakligen energin från fiberlasrar. Denna absorption beror på interaktionen mellan strålens fotoner och metallens elektroner, vilket leder till snabb uppvärmning som orsakar smältning eller förångning.

Tre distinkta metoder avlägsnar material vid metalllaserskärning. För det första använder förångningsskärning hög energitäthet för att värma arbetsstycket till kokpunkten. Materialet förångas direkt, och ångutstötningen bildar skärningen. Denna metod kräver hög effekt och passar extremt tunna metaller. För det andra använder smältskärning en icke-oxiderande gas som kväve. Strålen smälter metallen, och gasen blåser ut vätskan. Detta kräver bara en tiondel av energin som förångningsskärning. Du använder detta för rostfritt stål, titan och aluminium. För det tredje använder syreskärning syre som hjälpgas. Syret reagerar med den uppvärmda metallen och genererar ytterligare oxidationsvärme. Detta kräver bara hälften av energin som smältskärning och går snabbare. Du använder detta för kolstål och värmebehandlat stål. Varje metalllaserskärningsmetod påverkar eggkvaliteten på olika sätt.

Laserskärningsprocessen producerar en värmepåverkad zon längs den skurna kanten. Det smala skärsnittet minimerar distorsion. Ditt val av gas avgör eggkvaliteten. Kväve producerar en oxidfri egg. Syre skapar en oxiderad egg men möjliggör högre hastigheter. Korrekt parameterval säkerställer jämn kvalitet för dina delar. Denna laserskärningsprocess fungerar som grund för att producera anpassade rostfria komponenter och enheter. Laserskärning av plåt ger den precision som krävs för anpassade rostfria enheter.

Typer av lasrar för metalllaserskärning

Att välja rätt laserkälla avgör din skärhastighet, eggkvalitet och driftsbudget. Tre huvudtyper dominerar branschen: fiber-, CO2- och kristalllasrar. Var och en erbjuder distinkta fördelar för olika tillämpningar. Att förstå dessa skillnader hjälper dig att välja den optimala utrustningen för dina laserskärningsbehov inom plåtbearbetning.

Fiberlasrar: Effektivitet och precision

Fiberlasrar genererar sin stråle genom en dopad optisk fiber, vilket producerar en våglängd på 1,06 mikron. Denna kortare våglängd ger en smalare strålbredd, vilket ger dig ungefär fyra gånger den effektiva effekten för samma uteffekt jämfört med CO2-system. Du uppnår högre precision och snabbare skärhastigheter, särskilt på tunna material. Solid state-konstruktionen innebär också ett mindre fotavtryck, hög elektrisk effektivitet och låga underhållskrav. Dessa faktorer leder direkt till lägre driftskostnader per skärlängd.

För metalllaserskärning utmärker sig fibersystem med reflekterande material som aluminium och koppar. Tabellen nedan visar typiska maximala tjocklekar som du kan bearbeta med en fiberlaser.

Din laserskärning av plåtmetall drar nytta av fiberns hastighet och precision. Laserskärningsprocessen producerar rena kanter med minimala värmepåverkade zoner. Denna egenskap visar sig vara avgörande för att producera anpassade rostfria komponenter och monteringar.

CO2- och kristalllasrar: Tillämpningar och avvägningar

CO2-lasrar använder en gasblandning av koldioxid, kväve och helium, vilket ger en våglängd på 10,6 mikron. De skär effektivt i de flesta metaller men fungerar mindre effektivt än fibersystem. CO2-lasrar passar för tunnare metaller och fungerar utmärkt med icke-metalliska material. Deras initiala utrustningskostnad är lägre, men du står inför högre driftskostnader och mer frekvent underhåll.

Kristalllasrar, som använder Nd:YAG- eller Nd:YVO4-kristaller, levererar hög uteffekt och utmärkt strålkvalitet. De hanterar tjocka metaller, vilket gör dem populära för flyg- och fordonsapplikationer. De har dock en högre prislapp och kräver dyra reparationer.

Ditt val av laserskärmaskiner beror på din typiska arbetsstyckets tjocklek och produktionsvolym. För högprecisionsarbete på tunnare delar ger fiberlasrar den bästa balansen mellan hastighet och kostnad. För skärning av grova plåtar ger kristalllasrar den kraft du behöver. CO2-system är fortfarande ett mångsidigt alternativ för bearbetning av blandade material. Utvärdera dina specifika krav för att välja rätt teknik för dina metalllaserskärningsoperationer.

Material för laserskärning av plåt

Att välja rätt material avgör din framgång med laserskärning av plåtbearbetning. Stål, rostfritt stål och aluminium dominerar industriella tillämpningar, och alla erbjuder distinkta beteenden under strålen. Du måste förstå dessa skillnader för att uppnå optimala resultat.

Vanliga material: Stål, rostfritt stål och aluminium

Kolstål reagerar förutsägbart på laserenergi, vilket gör det till det mest förlåtande materialet för skärning. Du kan bearbeta det med syrgas för högre hastigheter och rena kanter. Rostfritt stål kräver kvävgas för att förhindra oxidation och bibehålla korrosionsbeständighet. Aluminiumlegeringar presenterar unika utmaningar på grund av sin reflekterande natur.

Hög reflektivitet hos metaller som aluminium och koppar kan vara en utmaning för äldre CO₂-lasrar. Moderna fiberlasrar minskar detta problem effektivt. Värmeledningsförmågan är dock fortfarande en utmaning oavsett lasertyp. Hög värmeledningsförmåga kräver större energiinmatning för att kompensera för värmeavledning. Överskottsvärme kan orsaka skevhet och missfärgning. Aluminium, med sin höga ledningsförmåga och låga smältpunkt, kräver noggrann värmehantering för att balansera skärhastighet och eggkvalitet.

Tjockleksområden och praktiska gränser

Din lasereffekt avgör den maximala tjockleken du kan skära effektivt. Tabellen nedan visar typiska maximala tjocklekar för en fiberlaser.

För de flesta laserskärningsapplikationer för plåt arbetar du inom intervallet 0,15 mm till 25 mm. Måttnoggrannheten ligger på ±0,1 mm för tunnare material. Allt eftersom tjockleken ökar vidgas toleranserna naturligt. Typisk tolerans är ±0,1 mm för de flesta plåttjocklekar. Att förstå dessa gränser hjälper dig att välja den bästa metallen för laserskärning. Dina projektkrav – oavsett om det är specialanpassade rostfria komponenter eller en lasersvetsad luftkammarlåda i rostfritt stål – dikterar lämpligt material och tjocklek. Metalltyper som är lämpliga för laserskärning omfattar dessa vanliga kvaliteter, och ditt val påverkar direkt skärkvaliteten och produktionseffektiviteten.

Fördelar och begränsningar med laserskärning av plåt

Precision, hastighet och låg distorsion

Laserskärning ger exceptionell precision som mekaniska metoder inte kan matcha. Du uppnår toleranser på ±0,1 mm på invecklade geometrier, en nivå som är avgörande för komponenter inom flyg- och rymdteknik och medicintekniska produkter. Den fint fokuserade strålen producerar en minimal skärbredd, vilket möjliggör detaljerade mönster och bättre materialkapsling än plasmaskärning. Denna precision gynnar direkt dina laserskärningsprojekt för plåtbearbetning, oavsett om du producerar en Anpassad rostfri växelkomponent eller en lasersvetsad luftkammarlåda i rostfritt stål.

Den värmepåverkade zonen förblir avsevärt reducerad jämfört med andra termiska metoder. Den fokuserade strålen och de höga skärhastigheterna bevarar materialegenskaper nära skäreggen, vilket minimerar skevhet och metallurgiska förändringar. Plasmaskärning ger ett bredare skärsnitt och grövre kanter som kräver omfattande efterbehandling. Vattenstrålebehandling erbjuder ingen värmepåverkad zon men arbetar långsammare på tunna material och introducerar fukt. Laserskärning ger hastighet och precision utan dessa nackdelar.

Dessa fördelar leder direkt till produktionseffektivitet. Du producerar delar snabbare med mindre sekundärt arbete, vilket sänker din totala tillverkningskostnad. Laserskärningsprocessen för plåt upprätthåller en jämn kvalitet i varje del, vilket säkerställer att dina specialbyggda rostfria komponenter uppfyller exakta specifikationer.

Kostnads-, reflektions- och tjockleksbegränsningar

Trots sina styrkor har metalllaserskärning verkliga begränsningar som du måste hantera. Reflekterande metaller som aluminium och koppar reflekterar en betydande del av strålen tillbaka till matningsfibern. Moderna system stängs av för att skydda strömkällan, men varje avstängning innebär en förlorad del. Koppar är mycket reflekterande, vilket kräver avancerade system för reflektionsövervakning.

Tjockleksbegränsningar påverkar också din produktionsplanering. Vid maximal tjocklek samlas smält metall, balken splittras och skärningen kollapsar. Din praktiska produktionsgräns ligger mycket lägre än vad som annonseras.

Kapitalkostnader kräver noggrann utvärdering. Fiberlasrar erbjuder överlägsen elektrisk effektivitet jämfört med CO2-lasrar och kräver mindre strömförsörjningskapacitet för motsvarande effekt. Fibermaskiner har dock högre anskaffningskostnader. Dessa faktorer formar ditt utrustningsval. För de flesta produktionsmiljöer ger fiberlasrar bättre daglig ekonomi trots högre initialinvesteringar. Fördelarna med laserskärningsprocessen – precision, hastighet och låg distorsion – överväger begränsningarna när du matchar material och tjocklek efter din maskins kapacitet.

Praktiska överväganden: Hur man laserskär metaller

Skärparametrar och materialförberedelse

Att bemästra laserskärning i metaller börjar med att ställa in tre kritiska parametrar: lasereffekt, fokusposition och gastryck. Lasereffekten avgör den maximala tjockleken du kan penetrera; tjockare plattor kräver högre effekt för stabil skärning. Fokuspositionen styr energifördelningen i skärsnittet. Nollfokus, placerat på ytan, producerar den minsta punkten och passar tunna plåtar. Negativt fokus, placerat under ytan, ökar den inre smältningen för djupare penetration – perfekt för rostfritt stål med kvävgasassistans. Positivt fokus, placerat ovanför ytan, vidgar skärsnittet och förbättrar syrereaktionen, vilket gör det till det föredragna valet för skärning av kolstål.

Assistansgas har dubbla syften: den renar smält material och driver kemiska reaktioner. Syre driver en exoterm reaktion för kolstål, medan högtryckskväve förhindrar oxidation för rena kanter på rostfritt stål och aluminium.

Ytbehandling påverkar direkt eggkvaliteten. Följ dessa steg innan du laddar material i dina laserskärmaskiner:

1. FörrengöringTorka av metallplåtar med en luddfri trasa och isopropylalkohol för att ta bort damm, olja och fingeravtryck som kan bränna under strålen.

2. Skyddande beläggningarApplicera en tillfällig, avtagbar lasersäker spray för att minska oxidation och värmeinducerad toning.

3. MaskeringsfilmerAnvänd förapplicerade självhäftande filmer på rostfritt stål eller borstad aluminium; dra bort dem efter skärning för att få en orörd yta.

Säkerhets-, underhålls- och kostnadsfaktorer

Att använda laserskärutrustning för plåt kräver rigorösa säkerhetsprotokoll. Du måste bära lämpliga laserskyddsglasögon och se till att skärområdet har ordentlig ventilation för att suga ut ångor. Regelbundet underhåll av optik och munstycken förhindrar strålförvrängning och upprätthåller jämn skärprestanda. CNC-laserskärmaskiner konverterar dina digitala ritningar direkt till delar, men de kräver skickliga operatörer som förstår parameterjusteringar.

Efter skärning kompletterar kompletterande tjänster ditt tillverkningsarbetsflöde. Automatiserade gradningsmaskiner tar bort grader och rundade kanter, vilket säkerställer konsistens före svetsning eller målning. Helt programmerbara kantpressar hanterar bockningsoperationer. Intern svetspersonal monterar komponenter i rostfritt stål, kolstål och aluminium. Pulverlackering ger en hållbar och högkvalitativ finish. Dessa integrerade funktioner gör metalllaserskärning lämplig för snabb prototypframställning, kundanpassade plåtdelar och industriella strukturkomponenter – allt från en enda betrodd partner.

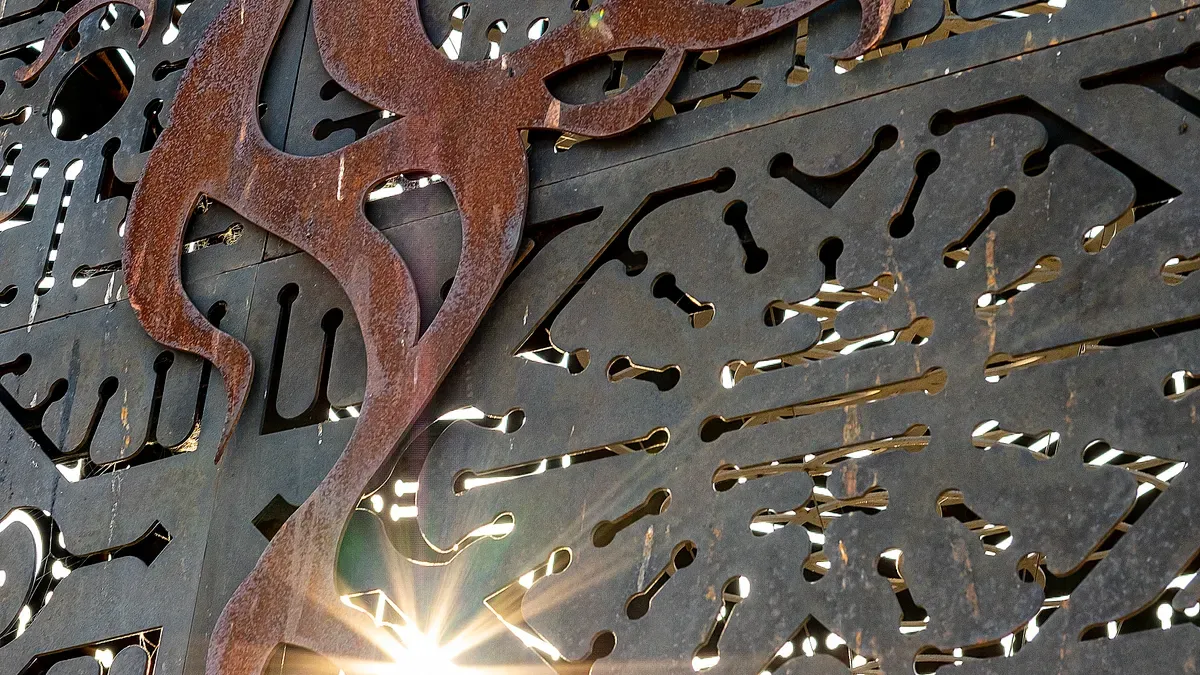

Användningsområden: Anpassade rostfria ståldelar och lasersvetsade luftkammarlådor

Designa anpassade rostfria ståldelar för precision

Din plåt Laserskärningstjänst omvandlar digitala ritningar till funktionella komponenter inom krävande branscher. Tabellen nedan visar typiska tillämpningar som du kan producera med denna teknik.

För att uppnå snäva toleranser på komplexa geometrier, följ bästa praxis för plåtkonstruktion, såsom att ta hänsyn till materialtjocklek och spelrum i sammanfogande delar. Denna laserskärningsmetod för metall säkerställer monteringstillförlitlighet utan att kompromissa med precisionen.

Lasersvetsade luftkammarboxar: Process och fördelar

Lasersvetsning kompletterar dina skäroperationer genom att producera starka, läckagesäkra fogar för specialanpassade rostfria monteringar. Processen använder en täckgas för att skydda svetsområdet, vilket säkerställer starka, läckagesäkra tätningar. Denna skär- och svetskombination ger hög precision (±0,1 mm), minimala värmepåverkade zoner och kontaktfri bearbetning. Dessa funktioner förhindrar mikrosprickor och termisk deformation, vilket säkerställer lufttäta tätningar. Den kontrollerade inerta miljön förhindrar oxidation och producerar rena, kontamineringsfria svetsar. Din slutprodukt uppnår bubbelfria, släta sömmar som bekräftar läckagesäkra prestanda. Denna integrerade metod – från laserskärning av plåt till slutmontering – ger exceptionell kvalitet för dina mest krävande applikationer.

Laserskärning av plåt ger oöverträffad precision och hastighet, men framgång beror på materialval, tjocklek och korrekt konfiguration. Utvärdera ditt projekts komplexitet, volym och toleranskrav noggrant. Samarbeta med en professionell tjänst som erbjuder kompletta lösningar – skärning, svetsning och ytbehandling. Denna metod säkerställer jämn kvalitet för varje komponent. Kontakta oss idag för en gratis offert och teknisk rådgivning om dina behov av laserskärning av metall.

Vanliga frågor

Vilket tjockleksområde kan man bearbeta med laserskärning av plåt?

Du kan bearbeta material från 0,15 mm till 25 mm tjocka. Måttnoggrannheten ligger på ±0,1 mm för tunnare material, vilket säkerställer rena kanter och jämn kvalitet.

Vilka kompletterande tjänster erbjuder ni utöver laserskärning?

Utöver laserskärning får du även tillgång till gradning, bockning, svetsning och ytbehandling. Denna kompletta lösning minskar ledtiderna och förenklar leverantörshanteringen.

Hur säkerställer ni kvaliteten på specialtillverkade delar i rostfritt stål?

Rigorösa inspektionsprocesser verifierar varje del mot dina specifikationer. CNC-utrustning säkerställer repeterbar noggrannhet i alla produktionsserier.
