Hur man designar och beställer specialanpassade tunga metallfästen online

Att designa och beställa Anpassade tunga metallfästen online måste du först definiera dina exakta arbetsbelastningar, kraftvektorer, hålkonfigurationer och begränsningar för monteringsutrymme. Välj sedan kraftiga plåtar, förbered dina 2D- eller 3D CAD-modeller och ladda upp dem direkt till omedelbara online-offertplattformar för omedelbar tillverkning.

Viktiga slutsatser

• Beräkna dina belastningsbehov och lägg till kilar för att förstärka punkter som utsätts för hög belastning.

• Välj starka material och skyddande beläggningar för att förhindra rost och böjning.

• Ladda upp exakta STEP- eller DXF CAD-filer online för snabb tillverkning.

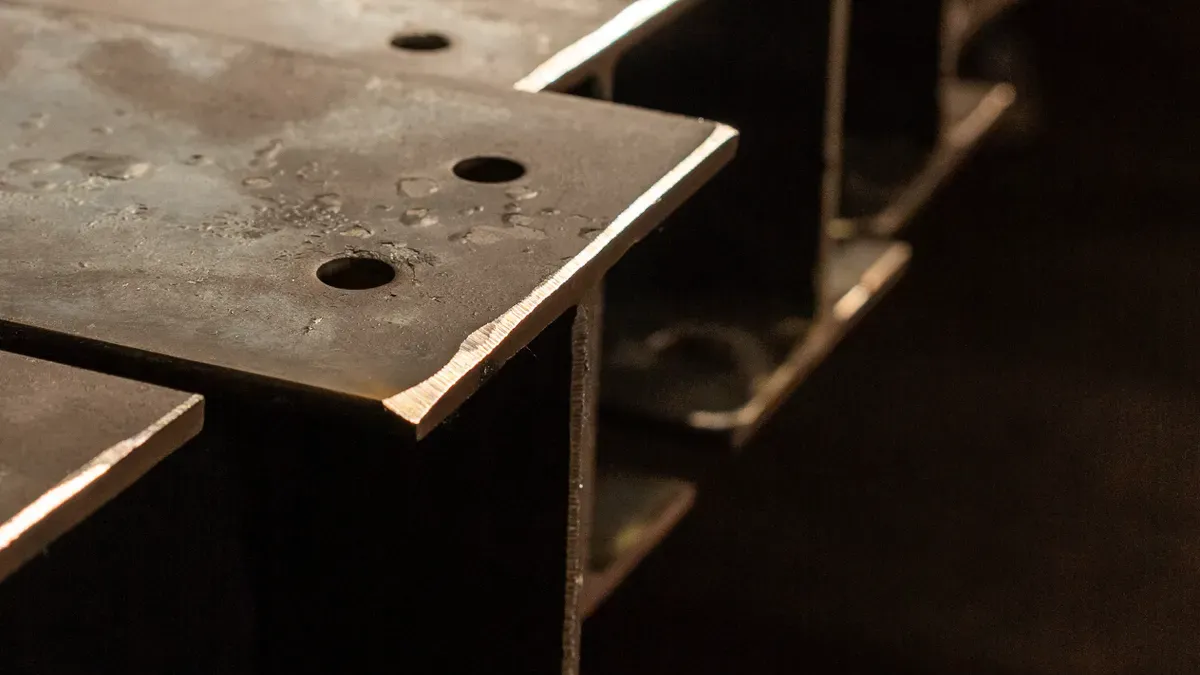

Tekniska anpassade tunga metallfästen

Att designa tillförlitliga strukturkomponenter kräver noggrann planering och exakta tekniska parametrar. Du måste omvandla fysiska viktkrav till exakta geometriska former. Korrekt konstruktion förhindrar strukturell utmattning, permanent deformation och utrustningsfel under extrema driftsbelastningar.

Beräkning av lastkapacitet och spänningspunkter

Du måste beräkna både statiska och dynamiska belastningar innan du tillverkar dina komponenter. Statiska belastningar representerar icke-rörlig vikt, medan dynamiska belastningar tar hänsyn till vibrationer, stötar och rörelser. Beräkna den totala kraftfördelningen över varje monteringsplan för att säkerställa absolut stabilitet.

Proffstips: Använd alltid en säkerhetsfaktor mellan 1,5 och 3,0 beroende på din tillämpning. Montering av industriella maskiner kräver högre säkerhetsmarginaler än vanliga väggfästen.

Identifiera högspänningspunkter där fästet böjs eller ansluter till stödkonstruktioner. Kraftvektorer koncentrerar tung spänning direkt på böjradier och monteringsfogar. Du kan mildra spänningskoncentrationer genom att lägga till triangulära kilar eller vertikala förstyvningar längs böjvinkeln. Dessa funktioner fördelar kraften jämnt och ökar styvheten utan att lägga till för mycket materialvikt.

För specialiserade strukturella tillämpningar, såsom en Specialtillverkad skåpsram för industriell utrustning, exakt lastberäkning garanterar långsiktig hållbarhet under kontinuerlig krävande drift.

Optimera hålmönster och fästelementplacering

Strategisk placering av monteringshål säkerställer maximal lasthållning och förhindrar materialskjuvning. Håll ett minsta avstånd på två gånger materialtjockleken mellan hålkanterna och yttre fästets gränser. Att placera hål för nära en kant försvagar den omgivande metallen.

Undvika borra hål efter laserskärning och bockningsprocesser, eftersom modifiering efter tillverkning minskar måttnoggrannheten. Programmera istället alla hålgeometrier direkt i din ursprungliga CAD-modell.

Välj lämpliga fästelement baserat på krav på skjuv- och dragbelastning:

• Sexkantsskruvar av klass 8: Idealisk för ramverk för högvibrerande maskiner.

• Strukturella förankringsbultar: Viktigt för att fästa tunga ramar direkt i betongfundament.

• Försänkta fästelement: Perfekt för infällda ytmonteringar på släta ytterhöljen.

Korrekt spelrum för fästelement förhindrar att de fastnar under den slutliga installationen. Använd slitsade hål om du behöver flexibel uppriktning under slutmonteringen.

Designa DIY metallhyllor för tunga laster

Att skapa hyllsystem med hög kapacitet kräver noggrannhet design och mätning från början. Du måste utvärdera väggregelns placering, väggankarens kapacitet och hyllans djup. Djupare hyllor ökar den fysiska hävstångseffekten, vilket förstärker dragkraften på de övre väggfästena.

När du monterar gör-det-själv metallhyllakonsoler För industriell förvaring eller täta verkstadsverktyg, förläng det vertikala benet för att täcka flera monteringspunkter längs regeln. Denna konfiguration sprider spänningskrafterna över en större yta.

Teknik specialanpassade kraftiga metallfästen online låter dig specificera exakta flänsdimensioner, hålplaceringar och förstärkningsribbor skräddarsydda direkt efter din anpassade layout.

Val av höghållfasta material och ytbehandlingar

Att välja rätt material och skyddande ytbehandling förhindrar strukturella fel.

Jämförelse av stål, rostfritt stål och aluminium

Att välja rätt legering avgör din komponents ultimata hållbarhet och belastningsgräns. Kolstål erbjuder otrolig strukturell styrka för tunga maskinramar. Rostfritt stål motstår tuffa miljöförhållanden och kemikalier. Aluminiumprofiler ger ett överlägset hållfasthets-viktförhållande för modulära konstruktionsfästen, vilket möjliggör starkt strukturellt stöd med minskad komponentvikt och högre mångsidighet.

Bestämning av plåttjocklek och tjocklek

Tjockare plåtmaterial hanterar högre mekaniska belastningar och minskar böjningen under dynamiska krafter. Tjockare material ändrar dock dina bockningsparametrar under CNC-kantpressformning. Vid luftbockning på en kantpress skalas den inre böjningsradien direkt i en 1:1 linjär proportion med ökande plåttjocklek. Du måste justera din CAD-filgeometri för att rymma dessa större böjningsradier.

Applicering av skyddande ytbeläggningar

Bar metall bryts ner snabbt utan ordentligt ytskydd. Du måste anpassa ytbehandlingsprocessen till din driftsmiljö:

🛠️ Snabbtips: Pulverlackering ger utmärkt reptålighet för inomhusmaskiners ramar. Använd varmförzinkning eller zinkplätering för att skydda utomhusstålkomponenter från kraftig fukt och rost.

När du specificerar specialanpassade kraftiga metallfästen eller specialanpassade kraftiga metallfästen för specialutrustningskapslingar, bevarar högkvalitativa ytbehandlingar den mekaniska integriteten och ger ett professionellt industriellt utseende.

Förbereda CAD-filer och beställa online

Digitala arbetsflöden effektiviserar övergången från initial digital design till färdig strukturell hårdvara. Onlineplattformar accepterar exakta CAD-filer direkt, vilket minskar manuell bearbetningstid och eliminerar kostsamma kommunikationsförseningar.

Förbereda 2D- och 3D-CAD-filformat

Du måste formatera dina tekniska filer korrekt innan du laddar upp dem till portaler för tillverkning av anpassade konsoler. Digitala maskiner läser vanliga 3D-filformat som STEP och IGES för fullständig geometrisk analys. Export av plana profiler med 2D DXF- eller DWG-format underlättar automatiserad verktygsbana för tillverkning av plana plåtar.

Följ exakta exportinställningar för att bibehålla exakta fysiska proportioner:

Tydliga CAD-modeller ger tillförlitliga fysiska delar. Använd dessa viktiga steg för filförberedelse:

• Exportskala: Bygg och exportera alla CAD-filer i en strikt 1:1-skala, helst med tum eller millimeter.

• Ren geometri: Inaktivera eller eliminera ovidkommande konstruktionslinjer och projicerad geometri från skisser före export.

• STEP Exportinställningar: Arbeta och exportera på komponentnivå istället för kroppsnivå för att säkerställa att STEP-formatalternativet är tillgängligt och exporteras korrekt.

Komplexa sammansättningar kräver export av enskilda komponenter. Till exempel, att designa en OEM-tillverkning och montering av batteriboxar i plåt kräver separata filer för varje fäste, konstruktionsfläns och ytterpanel för att säkerställa exakt laserverktygsbana.

Navigera onlinetillverkning och omedelbar offert

Moderna webbgränssnitt analyserar dina uppladdade filer direkt. Dessa plattformar utvärderar materialvolym, plåttjocklek, bockningsantal och verktygsbanor automatiskt.

Onlineplattformar för specialtillverkning erbjuder betydande fördelar jämfört med traditionella inköpskanaler:

Automatiserad programvara ger feedback i realtid vid filuppladdning. Systemet varnar dig omedelbart om ett hål sitter för nära en kant eller om en böjningsradie bryter mot de fysiska verktygsgränserna. Höghastighetslaserskärare börjar skära metallplåten direkt efter filgodkännande, följt av automatiserade CNC-kantpressar som böjer metallen till exakta tredimensionella profiler. Strömlinjeformade online-plåttillverkningstjänster hanterar exakta materialtjocklekar upp till 0,125 tum samtidigt som de erbjuder snabba leveranstider utan minsta orderkvantiteter.

Slutförande av orderbevis och produktionstoleranser

Genom att granska slutliga digitala orderprov säkerställer du att dina komponenter uppfyller strikta specifikationer för fysisk passform. Standardiserade tillverkningsstandarder styr precisionsprocesser med datorstyrning. Industristandarden ISO 2768-mK definierar allmänna gränser. Beteckningen m (medium) ställer in linjära toleranser, medan K styr geometriska parametrar som planhet och vinkelräthet.

Ackumulerade variationer kan feljustera fästhålen under den slutliga installationen över komplexa plåtformer. Utvärdera dessa faktorer under din slutliga designgranskning:

💡 Designtips: Allt eftersom antalet fästelement i ett mönster ökar, kräver det totala ackumulerade felet strängare tillverkningsgränser för enskilda hål. Ersätt vanliga cirkulära hål med spår för att skapa självjusterande landningszoner över profiler med flera böjningar.

Noggrann filförberedelse och toleransverifiering garanterar att dina specialbyggda, kraftiga metallfästen levereras redo för omedelbar installation i dina utrustningsramar.

Att designa specialbyggda metallfästen i kraftiga metall kräver tydliga strukturella specifikationer, höghållfasta metaller, dynamiska ytbehandlingar och noggranna CAD-uppladdningar. Granska denna checklista före beställning innan du skickar in din beställning:

• Verifiera måttoleranser och håljusteringar

• Bekräfta lämpliga böjningsradier för plåttjocklek

• Specificera skyddande ytbeläggningar

• Kontrollera hårdvarans storlek och fästelementens kompatibilitet

Ladda upp dina CAD-modeller till vår online-tillverkningsplattform idag för att få omedelbara priser och snabba upp ditt projektarbetsflöde!

Vanliga frågor

💡 Behöver du snabba svar? Gå igenom dessa vanliga frågor innan du skickar in dina anpassade CAD-modeller för fästen online.

Vilka filformat ska man ladda upp för tillverkning av specialfästen?

Ladda upp 3D STEP- eller IGES-filer för fullständig geometrisk utvärdering. Du kan också skicka in 2D DXF- eller DWG-filer för exakt laserskärning av plana mönster.

Hur förhindrar man korrosion på tunga stålfästen?

Välj skyddande ytbehandlingar baserat på din driftsmiljö. Applicera hållbar pulverlackering för inomhusutrustningsramar eller specificera zinkplätering för utomhusbruk.

Varför ska man använda slitsade hål istället för vanliga runda hål?

Slitsade hål ger flexibilitet vid uppriktning över komplexa böjda flänsar. De absorberar små tillverkningstoleranser och förhindrar att fästelementen kärvar under slutmonteringen av utrustningen.
