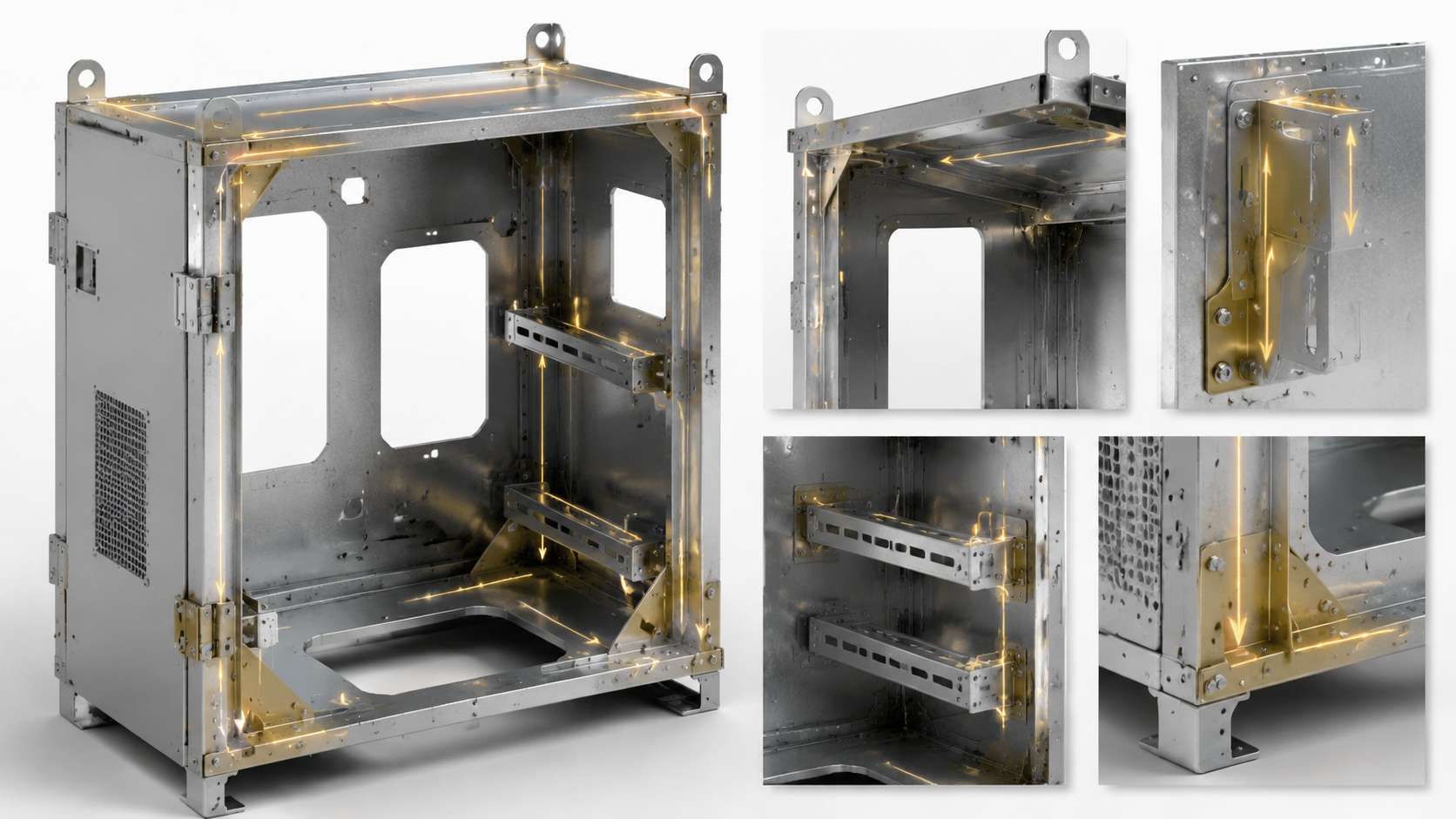

Lättviktsarbete vid plåttillverkning: Hur man minskar vikten på anpassade kapslingar utan att kompromissa med styrkan

För industriell utrustning, elskåp, styrsystem, telekomhårdvara och batterirelaterad utrustning kan kapslingens vikt bli ett allvarligt tekniskt problem. En tyngre kapsling ökar materialförbrukningen, fraktkostnaderna, installationsarbetet och ibland belastningen på gångjärn, fästen, monteringsstrukturer och stödramar.

Den uppenbara lösningen är att använda tunnare plåt. Att bara minska materialtjockleken kan dock skapa nya problem: panelnedböjning, vibrationer, oljepåverkan, deformerade dörrar, svaga monteringspunkter och dålig stötdämpning. Det bättre tillvägagångssättet är att minska vikten genom strukturell optimering snarare än att bara ta bort material.

För specialbyggda kapslingar kombinerar den mest effektiva lättviktsstrategin vanligtvis materialval, formad geometri, ribbor, flänsar, böjningsoptimering, lokal förstärkning och noggrann lastvägsanalys.

1. Börja med belastningen, inte arktjockleken

Ett vanligt misstag är att först välja en plåttjocklek och sedan försöka anpassa höljet till den. En bättre konstruktionsprocess börjar med att identifiera vad höljet faktiskt behöver tåla.

Denna skillnad är viktig eftersom inte alla delar av ett hölje bär samma last. En stor, plan sidopanel kanske bara behöver motstå sin egen vikt och vibrationer, medan ett monteringsfäste kan bära flera gånger lasten jämfört med den omgivande plåten.

2. Använd geometri för att ersätta viss materialtjocklek

Den mest användbara lättviktsprincipen vid plåttillverkning är enkel: form kan skapa styvhet utan att lägga till mycket massa.

En plan plåt har begränsad böjningsmotståndskraft. När samma plåt formas till en fläns, kanal, vulst, ribba eller returkant förändras dess strukturella beteende avsevärt. Materialet flyttas längre bort från den neutrala axeln, vilket ökar dess böjningsmotstånd.

Det är därför en korrekt utformad 1,5 mm-panel ibland kan prestera bättre än en dåligt utformad 2,0 mm platt skärm.

Till exempel beskriver en praktisk designreferens att man ersätter en 2,0 mm panel med en 1,5 mm ribbad panel, vilket motsvarar cirka 25 % mindre plåttjocklek samtidigt som jämförbar styvhet bibehålls i den specifika designen. Det faktiska resultatet beror på geometri, material, spännvidd, belastning och formningsförhållanden, så detta bör behandlas som ett designmål snarare än en universell regel.

3. Lägg till förstyvningsribbor på stora platta paneler

Stora, plana ytor är oftast det första man letar efter för viktminskning. Att helt enkelt göra dem tunnare kan orsaka synlig böjning eller "oljekonservering". En bättre lösning är att införa formade ribbor eller präglingar.

Ribbor fungerar genom att öka panelens effektiva strukturella djup. De är särskilt användbara på skåpdörrar, avtagbara lock, sidopaneler och långa utrustningshöljen.

Den viktiga punkten är placeringen av ribborna. En ribba bör följa den förväntade lastbanan snarare än att läggas till enbart för utseendets skull. Långa, ostödda spann, gångjärnsområden, monteringszoner och platser runt tunga komponenter är vanligtvis bättre kandidater för förstärkning.

4. Få flänsar att fungera som strukturella element

Flänsar är ett annat billigt sätt att öka styvheten. Istället för att lämna en panelkant platt, skapar böjning av kanten en retur som beter sig som en liten bärbalk.

Detta är särskilt effektivt runt skåpdörrar och lock. En returfläns av rätt storlek kan minska kantdeformation samtidigt som den ger en användbar yta för tätningar, fästelement, gångjärn eller intilliggande paneler.

För en Anpassad plåtkapsling, bör konstruktören därför beakta den fullständiga vikta geometrin snarare än att utvärdera varje platt panel separat.

I många fall kan flera böjar utföra det arbete som annars skulle kräva svetsad armering. Detta kan minska antalet detaljer, svetsoperationer, risk för deformation och sekundärt efterarbete samtidigt.

5. Välj material baserat på vikt och funktion

Materialbyte kan ge en större viktminskning än att bara ändra tjockleken. Aluminium har till exempel en mycket lägre densitet än stål och kan vara attraktivt när vikt, korrosionsbeständighet och termisk prestanda är viktiga.

Densitet ensamt bör inte avgöra materialet. Till exempel innebär aluminiums lägre elasticitetsmodul att en direkt tjockleksförskjutning inte automatiskt ger samma styvhet. Geometri, legering, seghärdning, sammanfogningsmetod och förväntad belastning måste alla beaktas.

6. Förstärk endast där belastningen finns

Ett av de enklaste sätten att lägga på onödig vikt är att förstärka en hel inhägnad när endast ett fåtal platser faktiskt kräver extra styrka.

En mer effektiv metod är lokal förstärkning.

• Förstärk gångjärnens fästpunkter snarare än hela dörren.
• Lägg endast till tjockare monteringsplattor där tunga komponenter är monterade.
• Använd lokala ribbor runt stora urskärningar som försvagar en panel.
• Förstärk lyftpunkterna separat från lågbelastade inkapslingsväggar.
• Använd formade fästen eller vinkelhakar där koncentrerade laster kommer in i kapslingen.

Denna metod gör att huvudskåpets paneler kan förbli relativt lätta samtidigt som de bibehåller styrkan vid kritiska gränssnitt.

7. Ignorera inte utskärningar, hål och böjningszoner

Viktminskning innebär ofta ventilationsöppningar, kabelgenomföringar, urskärningar för displayer eller åtkomsthål. Att ta bort material från en panel kan dock avsevärt förändra dess styvhet.

En stor rektangulär urskärning i mitten av en panel kan skapa en svag zon runt öppningen. Rundade hörn, kanter, lokala flänsar eller förstärkningsramar kan hjälpa till att återställa en del av den förlorade styvheten.

Böjningsdesign spelar också roll. Plåt kan inte behandlas som ett massivt block med skarpa hörn. Den faktiska böjningsradien beror på material, tjocklek, verktyg och formningsmetod. Snäva inre radier kan öka risken för sprickbildning, deformation eller dimensionsvariationer.

För en Lättvikts metallhölje, den bästa designen är därför en som överväger att skära och bocka tillsammans snarare än att optimera enbart det platta mönstret.

8. Minska vikten utan att skapa tillverkningsproblem

En teoretiskt lätt konstruktion kan bli dyr om den kräver för många specialoperationer. Innan du släpper en konstruktion, granska tillverkningsprocessen med tillverkaren.

9. Använd FEA när viktmålet är aggressivt

När en inkapsling har strikta viktbegränsningar eller bär dyr utrustning, kanske enbart teknisk bedömning inte räcker. Finita elementanalys (FEA) kan hjälpa till att identifiera var materialet faktiskt bidrar till strukturell prestanda.

Ett praktiskt arbetsflöde är:

1. Bygg den första inkapslingsmodellen.
2. Definiera monteringsförhållanden och förväntade belastningar.
3. Identifiera områden med överdriven förskjutning eller stress.
4. Minska materialanvändning i områden med låg belastning.
5. Lägg till ribbor, böjar eller lokal armering längs kritiska lastvägar.
6. Gör om analysen och jämför massa, förskjutning och spänning.
7. Prototypa den optimerade designen och verifiera den genom fysisk testning.

Målet är inte att göra varje panel så tunn som möjligt. Målet är att placera materialet där det bidrar till styvhet, styrka, slagtålighet eller monteringstillförlitlighet.

10. Ett praktiskt lättviktsmål för specialbyggda kapslingar

För många kapslingsprojekt är en förnuftig optimeringssekvens att först eliminera onödigt material, sedan förbättra geometrin och först därefter överväga mer komplexa tillverkningslösningar.

En användbar teknisk granskning kan följa denna ordning:

Designa för vikt, verifiera sedan styrka

Framgångsrik lättviktning av kapslingar handlar inte bara om att välja tunnare plåt. En bättre strategi är att förstå lastvägen och använda geometrin för att få varje gram material att arbeta hårdare.

Ribbor kan förstyva stora paneler. Flänsar kan förvandla tunna kanter till konstruktionselement. Lokal förstärkning kan skydda högbelastade gränssnitt utan att lägga till vikt överallt. Materialval kan ytterligare minska massan när applikationen tillåter det.

För tillverkare som utvecklar en Industriell plåtkapsling, bör dessa beslut fattas före tillverkning snarare än efter att en tung prototyp redan har producerats. Tidigt samarbete mellan konstruktören och tillverkningsleverantören kan också identifiera problem med böjningsradie, verktyg, svetsning, tolerans och montering innan de blir produktionsproblem.

Det starkaste lättviktskapslet är sällan det med mest material. Det är det där material, geometri, tillverkningsprocess och belastningskrav har utformats som ett system.
